چشمی جک پارکینگی پانا (50 متر)

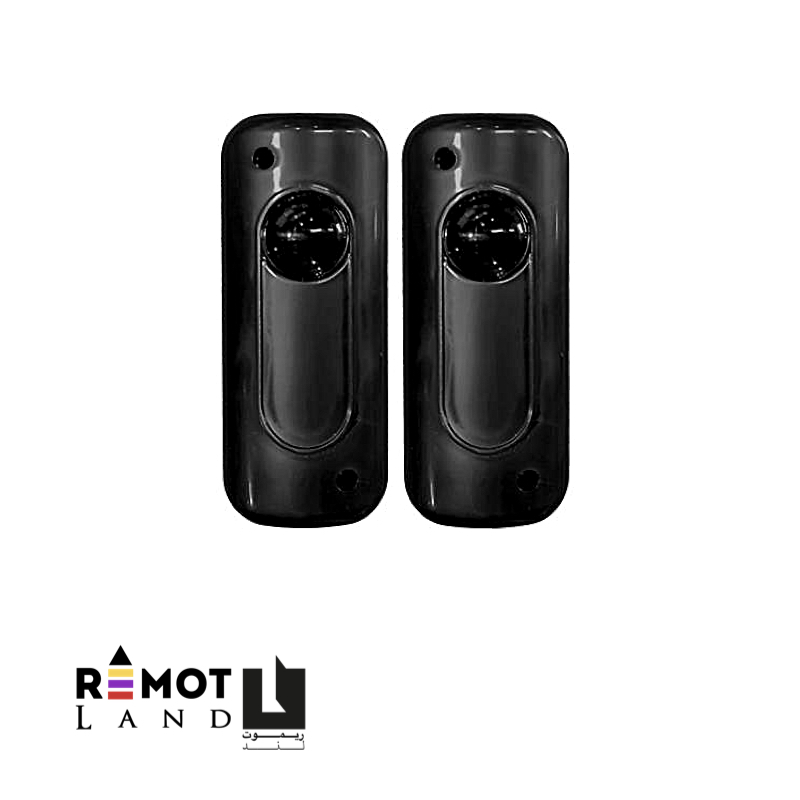

چشمی خطی پانا یک حسگر ایمنی برای درب های اتوماتیک است که با ایجاد یک خط نوری نامرئی، جلوی برخورد درب با افراد یا خودروها را می گیرد. این دستگاه از دو قسمت فرستنده و گیرنده ساخته شده که روبروی هم قرار می گیرند و یک پرتو مادون قرمز بین خود دارند. هر وقت مانعی از این خط عبور کند، پرتو قطع می شود و مرکز کنترل درب، فرمان توقف یا حرکت معکوس را صادر می کند.

بدنه این قطعه با استاندارد حفاظتی IP54 و IP55 طراحی شده و در برابر باران و آفتاب آسیب نمی بیند. این چشمی یک رله قابل تنظیم (NO و NC) نیز دارد. به همین خاطر علاوه بر جک پارکینگ، روی سیستم های دیگر هم نصب می شود.

این دستگاه به جای یک سیگنال پیوسته و ضعیف، سیگنال های کدگذاری شده را با توان بیشتر و به صورت دوره ای می فرستد. این روش کار، درصد خطا را پایین می آورد. برد ۵۰ متری آن نیز، دستگاه را برای ورودی های بزرگ و کاربردهای امنیتی مناسب می کند. این محصول ارائه داده که علاوه‌بر دقت بالا در تشخیص، در هر شرایط آب‌و‌هوایی عملکردی پایدار دارد. چه در گرمای تابستان و تابش مستقیم آفتاب، و چه در سرمای زمستان و رطوبت بالا، این محصول کیفیت و کارایی خود را حفظ می‌کند.

در واقع این محصول برای کاربران خانگی، مجتمع‌های بزرگ، ساختمان‌های اداری و حتی محیط‌های صنعتی گزینه‌ای ایده‌آل به حساب می‌آید؛ چرا که خیال شما را از بابت کارکرد صحیح و ایمن درب اتوماتیک، برای سال‌ها راحت می‌کند.

مشخصات فنی و ظاهری چشمی پانا

چشمی پانا از لحاظ فنی یکی از کامل‌ترین و دقیق‌ترین نمونه‌های موجود در بازار است. در این محصول از سنسورهای اپتیکال با فناوری مادون قرمز (Infrared Detection) استفاده شده که قادرند فاصله‌ای تا 50 متر را به‌صورت خطی و پایدار پوشش دهند. این سیستم در مقابل نور مستقیم خورشید، تشعشعات محیطی و نویز الکترومغناطیسی مقاومت عالی دارد و احتمال خطا در عملکرد آن بسیار پایین است. در این محصول برای برد بیشتر دید مادون قرمز چشمی ها از دو لنز استفاده شده تا این محصول بتواند برد مفید و قابل اطمینان 50 متر خطی را به ارمغان بیاورد.

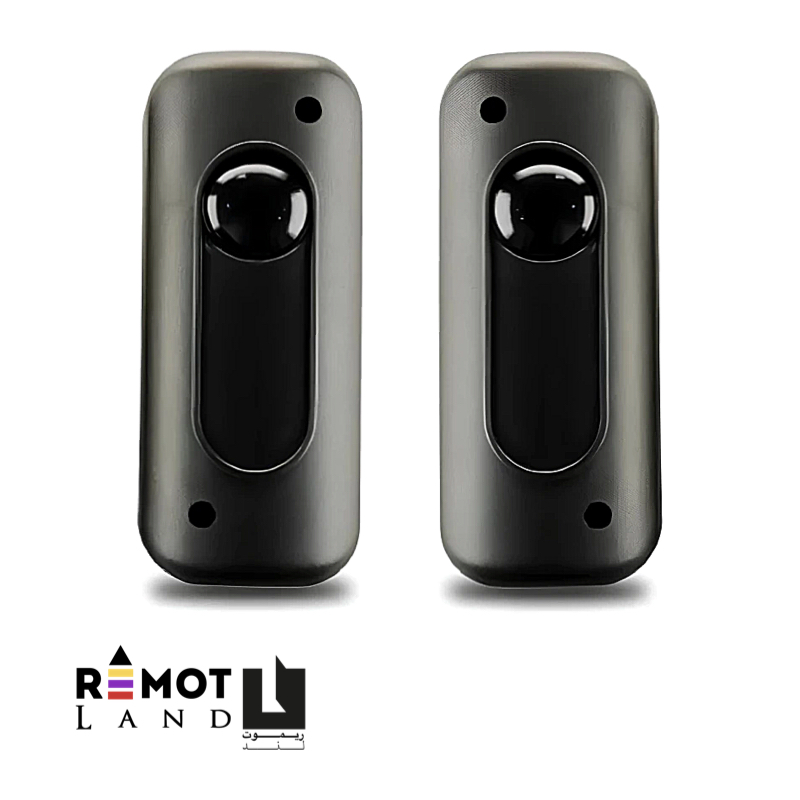

بدنه‌ی چشمی از پلاستیک فشرده‌ی مقاوم ABS و لنز پلی کربنات با استاندارد حفاظتی IP54 ساخته شده، به همین دلیل در برابر نفوذ گرد‌وغبار، باران و رطوبت مقاوم بوده و برای نصب در فضاهای باز مناسب است. علاوه بر این، ظاهر آن با رنگ مشکی براق و طراحی آیرودینامیک، جلوه‌ای مدرن و حرفه‌ای به محیط پارکینگ می‌دهد. از نظر منبع تغذیه، چشمی پانا با بازه ولتاژی ۱۲ تا ۲۴ ولت AC/DC کار می‌کند که آن را با اکثر مدارهای فرمان جک‌های پارکینگی ایرانی و خارجی سازگار می‌سازد. اتصالات داخلی نیز به‌صورت ایمن طراحی شده‌اند تا در برابر نوسانات برق یا قطع و وصل ناگهانی تغذیه، به قطعات الکترونیکی آسیبی وارد نشود.

فرکانس کاری چشمی به‌گونه‌ای تنظیم شده که تداخلی با سایر تجهیزات بی‌سیم (مانند ریموت‌ها و سنسورهای مجاور) ایجاد نکند. همچنین، در بخش گیرنده از مدار فیلتر نویز داخلی استفاده شده تا در محیط‌های پرنور هم دقت عملکرد حفظ شود.

کاربرد چشمی پانا

کارکرد اصلی چشمی خطی پانا، تضمین ایمنی و جلوگیری از حوادث احتمالی در هنگام باز و بسته شدن جک پارکینگی اتوماتیک، کرکره برقی و حتی راهبند است. بسیاری از آسیب‌های فیزیکی به خودروها یا وسایل نقلیه به‌علت نبود چشمی یا عملکرد نادرست آن رخ می‌دهد. پانا با استفاده از پرتو مادون قرمز دقیق، محدوده‌ای ایمن در مسیر درب ایجاد می‌کند تا در صورت عبور خودرو، فرد یا حیوان، بلافاصله فرمان توقف یا باز شدن مجدد درب را صادر کند.

این ویژگی نه‌تنها باعث افزایش سطح امنیت سیستم می‌شود بلکه از استهلاک جک‌ها و موتور درب نیز جلوگیری می‌کند، زیرا مانع از بسته شدن ناگهانی در شرایط نامناسب می‌گردد. چشمی پانا در انواع درب پارکینگی دو لنگه، درب‌های کشویی، کرکره‌های برقی و راهبند مورد استفاده قرار می‌گیرد. همچنین برای پارکینگ‌های عمومی و ساختمان‌هایی که تردد بالایی دارند، انتخابی بسیار مطمئن است، چون عملکرد مداوم و خستگی‌ناپذیری در ساعات طولانی از خود نشان می‌دهد.

چگونگی نصب چشمی پانا

نصب صحیح چشمی پانا تأثیر مستقیمی بر عملکرد ایمن آن دارد. توصیه می‌شود نصب توسط تکنسین‌های مجرب یا نصاب‌های مجاز جک پارکینگی انجام شود تا هم‌ترازی دقیق بین فرستنده (TX) و گیرنده (RX) با دقت بالا رعایت گردد.

در هنگام نصب، دو بخش باید در ارتفاعی حدود ۴۰ تا ۵۰ سانتی‌متر از سطح زمین قرار گیرند تا بتوانند عبور سپر خودرو و افراد را به بهترین شکل تشخیص دهند. اگر زاویه دید حتی اندکی نامناسب باشد، ممکن است سنسور گاهی عملکرد اشتباه یا عدم تشخیص داشته باشد، بنابراین تنظیم زاویه و فاصله دو بخش چشمی امری حیاتی است.

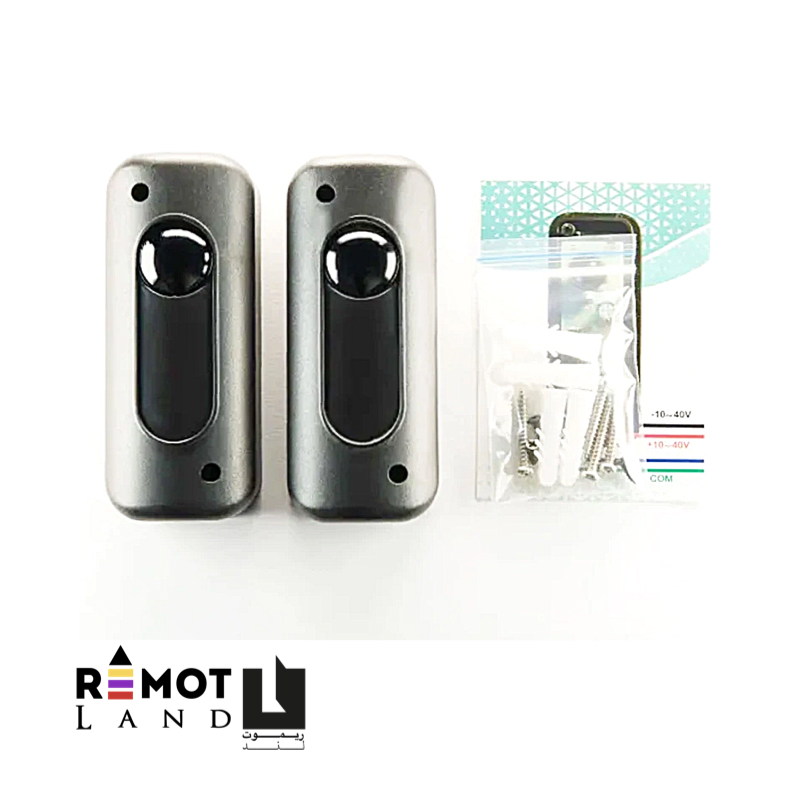

چشمی پانا دارای پایه‌های قابل تنظیم است که نصب آن را روی دیوار، پایه یا بدنه فلزی آسان می‌کند. برای اتصال به مدار فرمان، تنها کافیست سیم‌ خروجی گیرنده را به ورودی مخصوص «PHOTO» در کنترل‌برد جک متصل نمایید. بهتر است برای جلوگیری از نفوذ رطوبت در روزهای بارانی، از روکش پلاستیکی یا قاب محافظ استفاده شود. این کار در افزایش طول عمر حسگرها بسیار مؤثر است.

سازو کار چشمی جک های پارکینگی به صورت کلی یکی است. این چشمی ها با ایجاد یک خط فرضی در نزدیکی درب یه حفاظ نامرئی ایجاد می کنند و اگر خودور یا هر مانع دیگر این خط را قطع کن درب از کار افتاده و یا درب پارکینگ به صورت معکوس کار می کند. اما پانا می تواند یکی از بهترین انتخاب ها برای جایگزین کردن چشمی جک های پارکینگی خصوصا مدل های خارجی باشد. زیرا که این مدل بجز استفاده از کیفیت بالاتر از محدوده ولتاژی وسیع تری به نسبت دیگر مدل ها پشتیبانی می کند و از این رو برای هر جکی مناسب است.

چشمی پانا را می توان در محدوده ولتاژی 10 تا 40 ولت نصب کرد بدون اینکه ایرادی به چشم وارد شود و یا از عمر مفید این محصول کم شود.

برای نصب توصیه میشود از نصابان حرفه ای ریموتلند تحت نظارت گروه فنی و مهندسی نوین استفاده نمایید. نصب با کیفیت برای استفاده از گارانتی نکته بسیار مهمی میباشد. با مشاوران ما در تماس باشید.
